智能IC卡水控系统解决方案

2021-05-221291紫金智慧

一、产品概述

全新第 一代智能IC卡水控系统采用了美国ATMEL公司、SST公司的Atmega8硬件平台和SST89硬件平台技术,底层软件编程,使该产品的功能及性能指标等较同类产品有多项重大升级。其被广泛应用于学校、企业、政府机关的公共浴室、公寓、开水房、自助洗衣房等内部用水的场合,实现交易和结算的电子化、智能化,提高了用户的管理效率和管理手段,是校园、企业一卡通的主要组成部分。

智能IC卡水控系统是射频卡技术在控水管理上的典型应用。该IC卡水控系统使用射频卡作为身份识别和费用结算的依据,使用刷卡水控器自动控制电磁阀,并可以实现自动计时或采集水流量计算水费,代替无法实现计费到人的问题,变被动节水为主动节水。结合计算机技术与自动控制技术的新发展,成为当前节水管理系统的新应用。

◆ 改变传统用水管理模式,变被动节水为主动节水;

◆ 降低单次用水量达到节水节能的目的,节约增效;

◆ 实现实时控水管理,严格现场用水控制管理;

◆ 提升客户形象,实现可追溯性用水历史管理;

◆ 提高用水安全性,防范外部人员非法进入与用水;

◆ 提供用水管理核算依据,准确确定用水价格,提高了效益。

二、功能描述

本系统从实际需要出发,在设计时考虑到环境的不同而设计了不同的型号,按照计量方法分类:按时间计费、按流量计费;按照网络结构分类:有脱机型、连网型;按照安装形式分类:有分体型、一体化型。

◆ 充值购水:向智能IC卡内充值买水,用水付费,多用多付费,少用少付费。

◆ 定额免费:根据不同卡类设置按天或按月免费用水的额度,超出免费额度部分须付费。

◆ 卡类设置:可对用户卡进行分类设置,对不同的卡类可以设置不同费率以及在控制器可否使用。

◆ 脱机使用:控制器脱机使用,保存消费总额,网络结构简单易于维护,省去网络布线带来的麻烦。

◆ 计费方式:支持计时间方式、计流量方式。

◆ 显示方式:采用5位数码实时动态显示消费者用水额,消费更直观明了。

◆ 扣费方式:使用先扣钱后供水的消费模式,计费准确合理。

◆ 红外暂停方式:具有红外触发功能,在使用中可以通过红外触发开关阀门。

◆ 控制器分组管理:可以对节水控制器进行分组管理(如:冷水,开水),针对不同的分组设定不同卡类别的使用权限以及费率。

◆ 钱包独立:通过转存机往小钱包中转款,用于用水消费,转款金额额度可调。

◆ 挂失功能:选配转存机可对卡片中的电子存折金额进行挂失,更大限度保证持卡人利益。

三、系统结构图

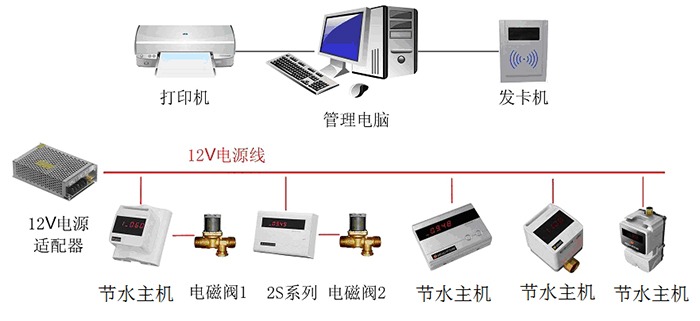

脱机型节水系统示意图

联网型节水系统示意图

四、产品特点

◆ 全新防水设计,多重防水措施,不漏水;

◆ 全新红外感应开关设计,设备使用简单可靠;

◆ 全新宽幅7—35V工作电压设计,设备使用适应性强;

◆ 全新兼容86盒模式工程安装设计,使设备安装施工更为简单;

◆ 全新兼容上、中、下方向出线设计,可使工程布线具有多种选择;

◆ 全新大屏显示设计,外形典雅时尚,工艺精湛;

◆ 节电模式设计,设备在无人使用状态下自动转入节电模式,读到卡后自动启动;

◆ 可选择计时方式扣费,可对消费费率和人员类别进行灵活设置,符合各种要求;

◆ 可选择计量方式扣费,配合流量表,计费更加科学、公平、合理;

◆ 可支持按天、按月免费,并支持补助模式使用;

◆ 可选择充值机为用户卡充值;

◆ 可选择转账机为用户卡进行从消费扇区到水控扇区的卡内自助转账。

五、质量保证

◆ 质量保证任务:产品在设计、生产、安装、服务均处于质量管理体系监控下运行,以本公司的产品、服务、工程实力保证智能卡节水管理系统工程是以好的质量保证。

◆ 质量保证执行:公司领导参与、建立、实施质量体,并不断完善,使质量体系灵活有效;对人员进行充分的培训和发展;纠正、预防、改进相结合,对产品的开发设计、生产、销售、服务等全过程进行质量控制;不断完 善 产品技术,领导节水方案新思路,将质量保证延伸至产品后面环节;保证按计划和程序实施,并在实施过程中进行连续评价和验证。

◆ 保证管理方法:在产品开发研制、采购、生产过程、检验和测试、安装与运行、技术服务和维护六个方面严格按照质量检测保证实施( 硬件设计、开发控制;件系统调研、 设计、调试、测试全过程控制;采购控制;生产过程控制;分供应商提供审核保证;检验、测试控制;计量器具进行检查;入库检验;施工安装控制;服务和维护控制)。

本方案由:紫金智慧技术工程部提供
